System Update システム更新内容

2021/8 Ver1.0の日本語化に着手
2021/9 Ver1.0 日本仕様の販売を開始
 ・日時ON/OFF ・OP画像変更 ・一部メーター配列変更 ・日本語/英語選択
2021/11 Ver1.5 開発着手 R34専用モデルの販売
・7連メーター表示 ・メーターゲージ色選択可
2022/2 Ver1.5 販売開始
2022/6 Ver2.0 開発着手
 ・アイコン類非表示設定 ・BNR34純正カバー装着品の作製
2022/7 Ver2.0 R34純正カバーモデル販売(価格変更)
2022/11 Ver3.0の開発着手(開発中の為実装されるか未定/価格変更予定)
 ・ピークホールド機能 ・汎用電圧ゲージ ・スロットル開度 ・7連メーター選択式
 ・2連メーター選択式 ・7連メーター内RPM表示 ・ストップウォッチ機能

概要
各種追加メーターを全て1つにまとめ、高い視認性、様々なECUでも動作する汎用性を持たせたメーターです。
SINCO TECHが展開する多彩な車両用計器の中でも最新モデルのDO909をベースにGRID Racingが全面的にサポートし日本車用に開発・アレンジしました。
※本モデルはGRID Racing Japanでのみの販売となります。

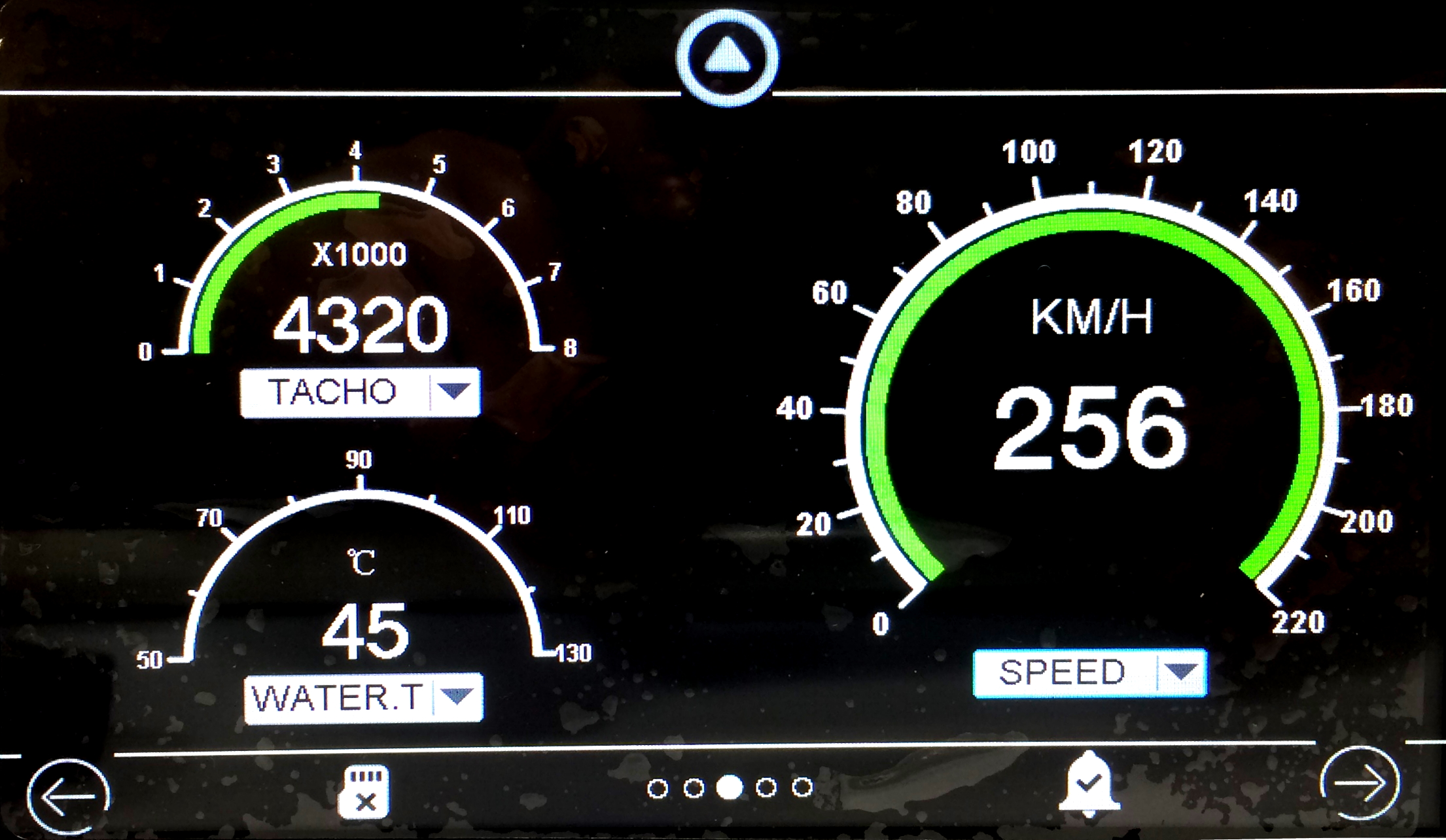

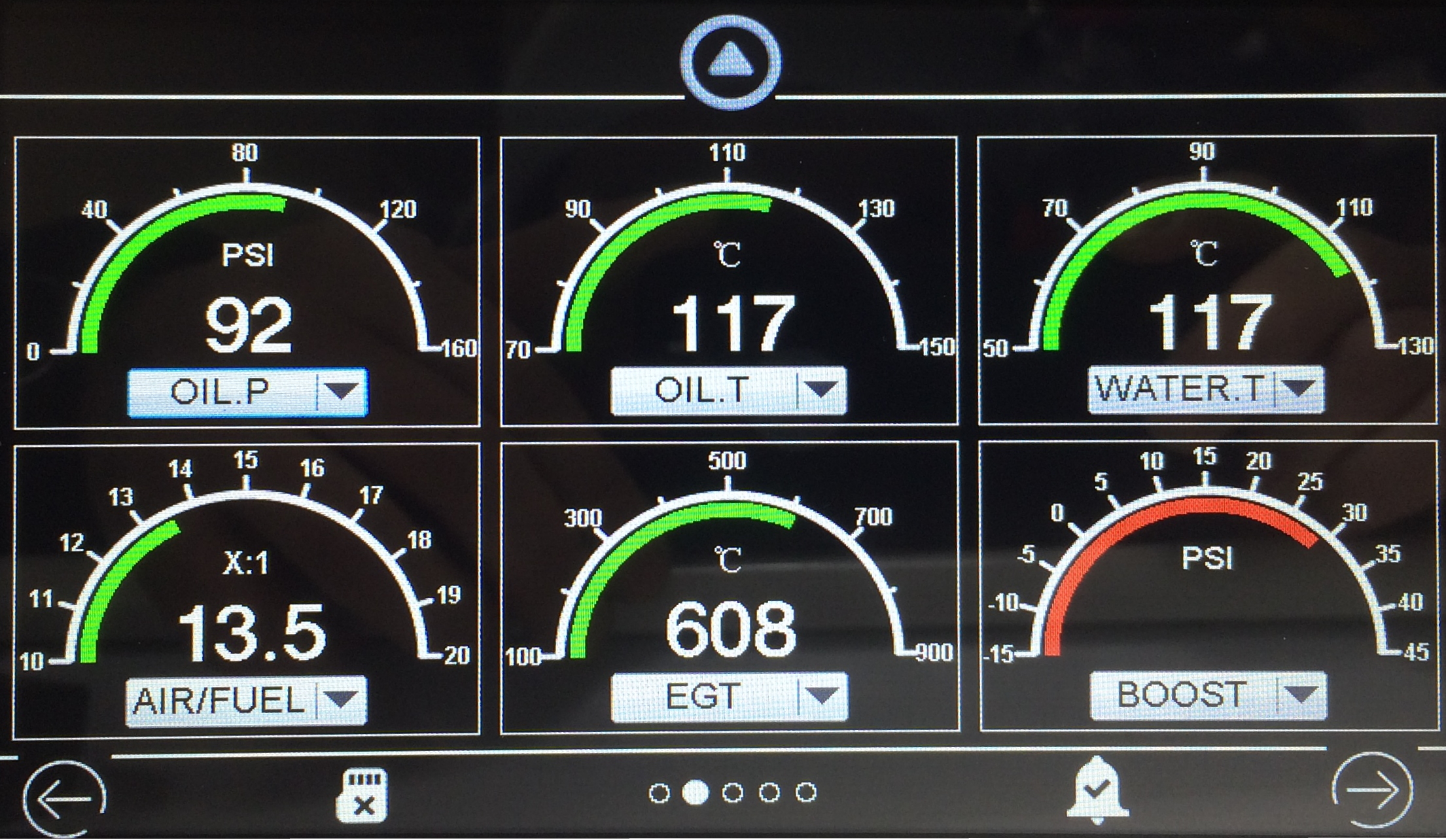

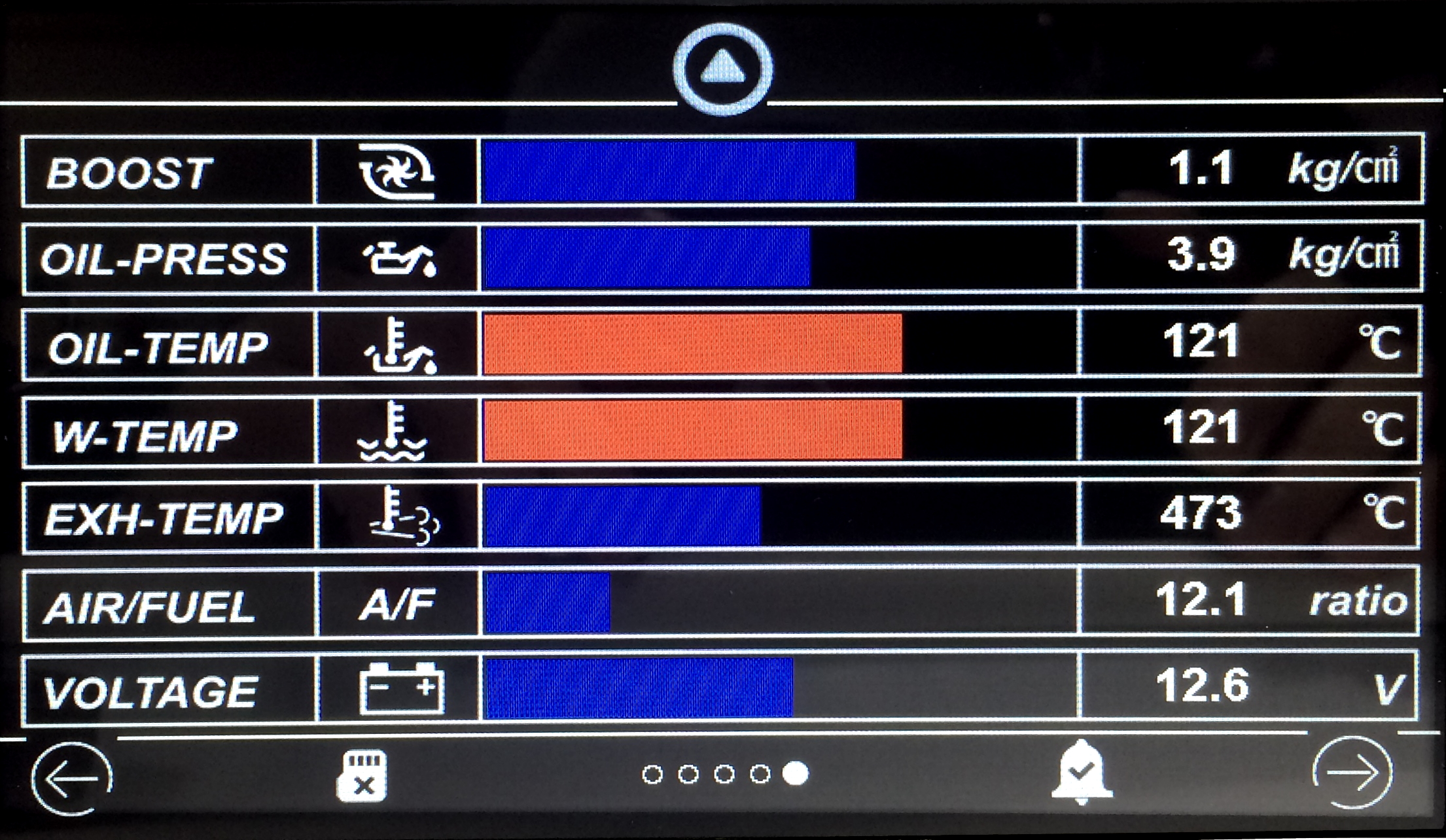

視認性に優れた右ハンドル用3連メーターや6連ゲージ、7連バーゲージを切替表示可能にしました。
3連・6連メーターはお好みの情報を選択頂けます。7連バーゲージは表示内容が固定となります。
各種メーターにはワーニング機能が備えてあり、任意で設定頂いた数値に達するとアラーム音とバー変色によりドライバーへ警告します。
※日本モデルのみモニター上部のカレンダー機能のON/OFFを実装


各種スケールの通常時・アラーム時のグラフカラー変更が可能となり、更に汎用性を高めております。


また、オーナーにはうれしいオープニング画面・メニュー画面の任意設定が可能となりました。
お車に合うセッティングが可能となっております。

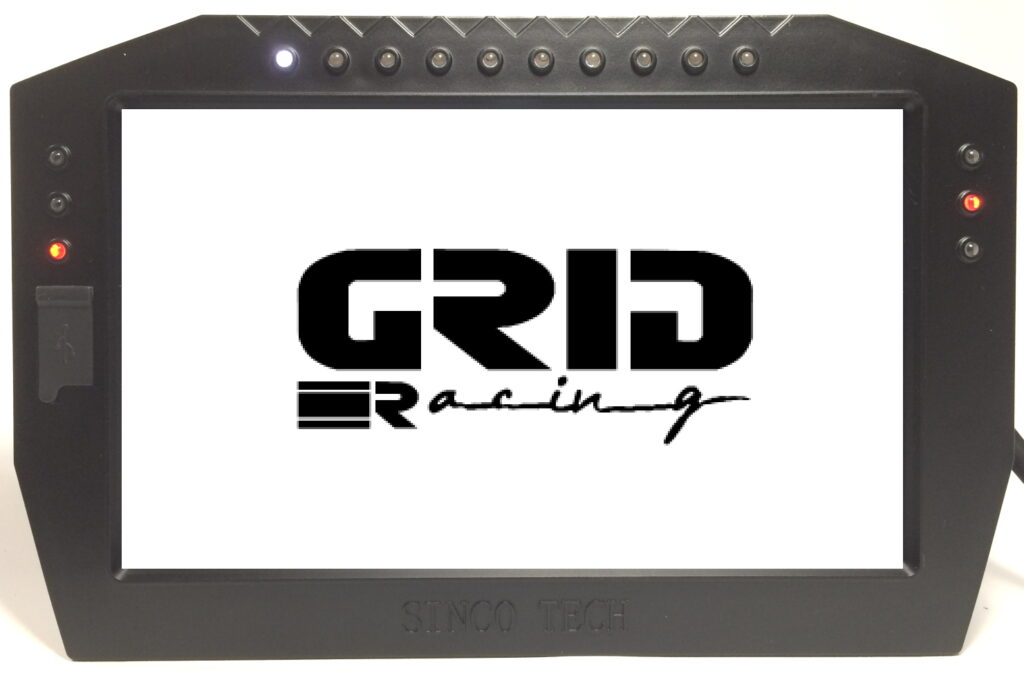

オープニング画面
画像(GIFデータ800*480以下 20色以下 背景白または黒 1秒以下)
アニメーション(GIFデータ200*150以下)

メニュー画面
画像(800*480 BMP形式)

その他に、GセンサーによるG方向の表示、0-100km/hのタイムを測定するレース機能を内蔵しています。
日本モデルでは日本語・英語の言語設定が可能となっています。

メーカーHP(Sinco Tech)※日本語仕様ご希望の方はGRID Racing HPからのご注文となります。
説明書(日本語)

R34専用モデル

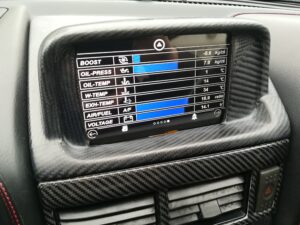

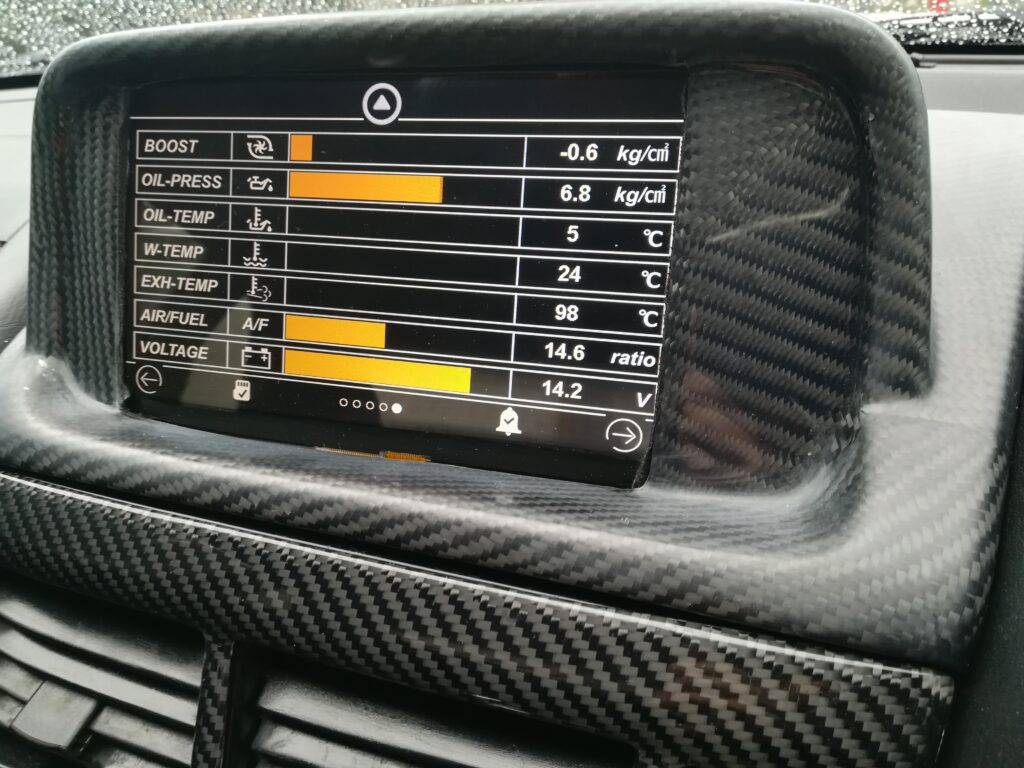

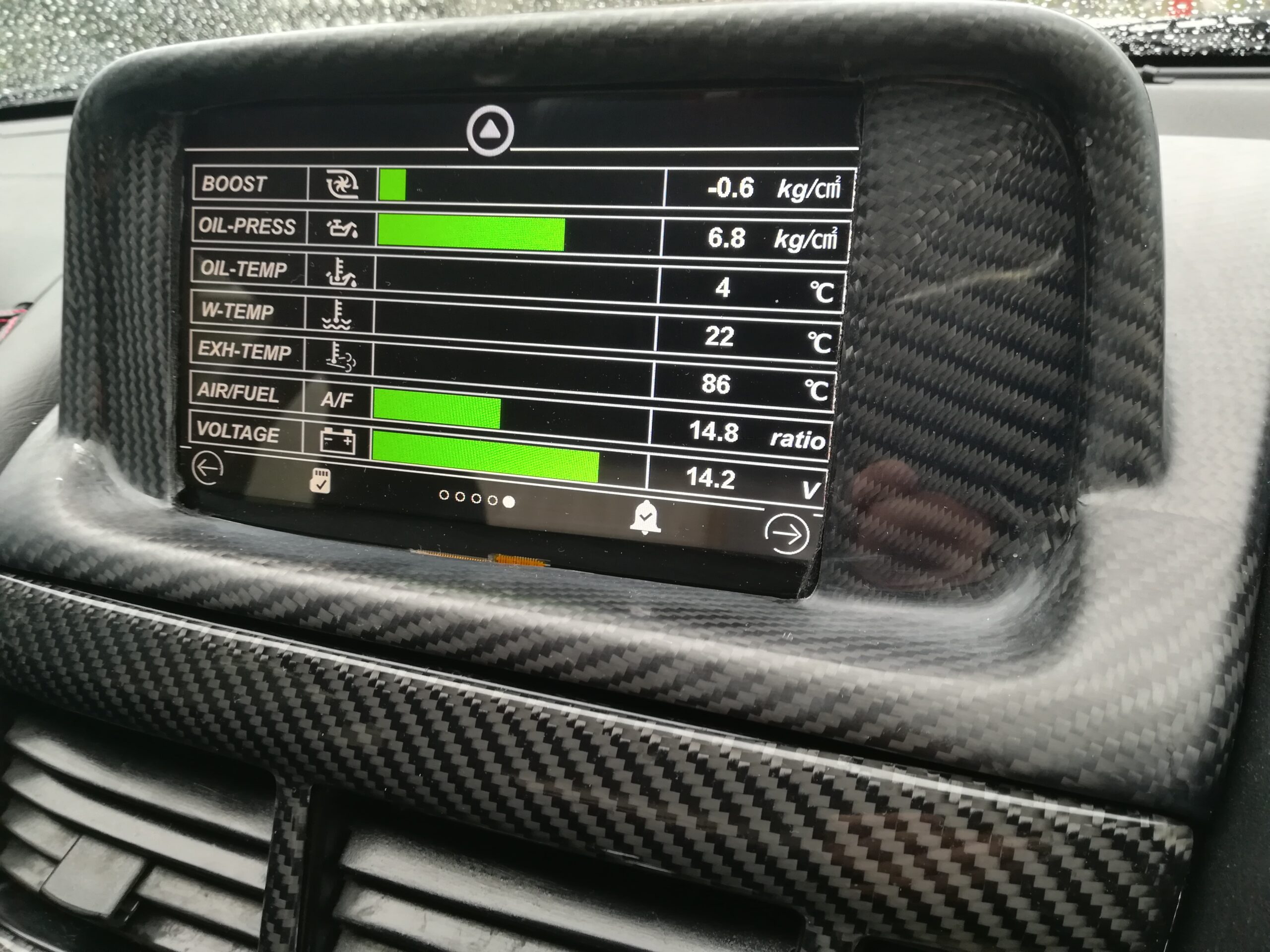

GRID RacingにてR34のターボモデルのダッシュボード(MFD・3連メーター装着車両のみ)にピッタリインストールできるよう、カスタマイズ致しました。
BNR34のリプレイスメント品や、GTRレプリカ、ER34の追加メーターとしてご使用頂けます。
本機のレスポンスや機能、フィッティングについては動画をご参照ください。
※本キットではUSB通信機能・10連LEDレブ機能・ワーニングLED機能が無くなります。


※SincoTechメーカー保証対象外 GRID Racing1年保証が適応されます。

カバーは純正カバー・艶有カーボン・艶消しカーボンとなります。

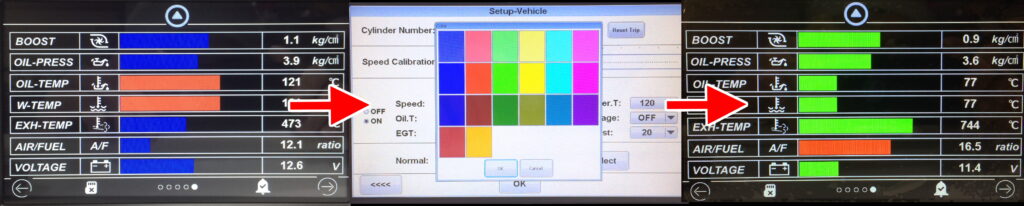

Ver1.5より様々な仕様のR34に似合うよう、ゲージカラーを変更できるようになりました。
Ver2.0より更に視認性を高めるため、各種アイコンの非表示設定が可能となりました。

純正カバーモデル Ver2.0



納期:在庫が無い場合、ご注文後1ヵ月以内のお届け
セット内容
・7インチタッチモニター
・メインボックス
・ハーネス一式
・各種センサー(空燃比センサーのみ別売り)

メーカー保証期間:DO909 1年
※GRID Racingオリジナルモデル保証1年


主な機能の表示(DO909日本仕様)
1.タコ(回転)
2.スピード(車速)
3.ナローバンド型空燃比 基準値14.7(別途センサーが必要、または現車O2センサーより分配 0-1vの信号)
4.油圧
5.ブースト圧
6.水温
7.電圧
8.油圧温度
9.EXT.temp
10.G
※空燃比計はナローバンド型です。ECUセッティング用ではございません。常用範囲の測定のみとなります。フルスロットル時濃い燃料の測定はできません。

パラメータ範囲
速度0-255Km / hまたは0-255MPH
RPM 0〜12000rpm
油圧 0〜150PSIまたは0〜10BAR
ブースト圧  -15〜45PSIまたは-1〜3BAR
空燃比 10~20
油温 0〜150℃または0〜300℉
水温 0〜150℃または0〜300℉
排気温  0〜1,300℃または0〜2400℉
電圧 10〜16V
時計24時間時計
スピードパルス2、4、6、8パルス
フリーパルス:1,274〜16,562パルス/ km(2〜26のパルスに等しい)
シリンダー番号1、2、3、4、5、6、8(ループ)

システム設定
1.言語の設定(日本語 / 英語)
2.日付の設定
3.時間の設定
4.単位の設定(BAR-PSI、KM / H-MPH、℉-℃)
5.LEDの設定(ON-OFF)
6.バックライトを設定します
7.アラーム数値設定する
8.速度キャリブレーションの設定
9.シリンダー番号の設定(1-9)
10.クリアアラーム設定

パーツリスト
1.ディスプレイ
2.メインボックスユニット(データ処理装置)
3.ブーストパイプ
4.排気温センサー
5.ディスプレイとDPU間の接続ワイヤバンドル
6.センサー接続ワイヤーバンドル
7.ワイヤープラグ付き油圧センサー
8.DPUインストールパネル
9.エアフィルター、
10.T-フィッティング
11.ブーストセンサー
12.排気音センサー用アダプター
13.水温センサーと油温センサー
14.取り付けネジ

保証
お届け後1年間保証
メーカー問い合わせ先:
Sinco Tech オーストラリア(英語対応)
tel: +61395713194
email: info@australiasincotech.com.au

Ruian Ispeed Automotive Electronics チャイナ(英語対応)
tel: +8657725859735
email: ispeed@cn-ispeed.com

販売店:Grid Racing Japan
email: info@grid-racing.net

保証期間中の初期不良の場合、メーカーより不良個所の交換を実施致します。返金対応致しかねます。
販売店経由の修理の場合、送料が発生します。

センサーから出力される数値は個体差による多少の誤差があります。
お客様自身によるモニターやメインボックスの分解はできません。
これらは返品・交換・不良の対象外となります。

輸送トラブル・輸入規制による遅延が発生することがあります。予めご了承ください。
